?科氏力質量流量計是一種利用流體在振動管道中產生的科里奧利力來直接測量質量流量的裝置?。可以直接來測量流體的質量流量，這就克服了差壓式流量計在裂解爐進料控制中的不足之處，本文將詳細介紹科氏力質量流量計的結構和原理及闡述該種類型流量計的優缺點，及其在各個領域中的應用。

科氏力質量流量計的構成：

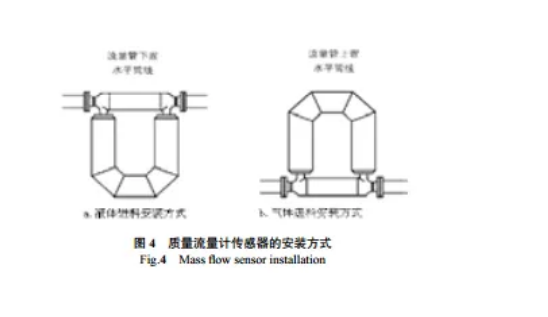

科里奧利質量流量計由傳感器和變送器組成，變送器用于信號處理，兩者之間通過專用的9 芯電纜連接。傳感器的結構有直管，U 形管、Ω 型等多種形式，流體在流經 U 形管時，將產生一個科里奧利加速度，并以科里奧利力的形式反作用于U 形管。流體在 U 形管入口，出口兩側的流動方向相反，形成一個作用力矩，致使 U 形管發生扭曲，該扭角的大小與通過 U 形管的流體質量流量相關，通過電磁檢測器將測量管的扭曲變成電信號，送入變送器作進一步處理。U 形管的兩個開口端與管道連接，流體由一個端口流入，另一端口流出。在 U 形管頂部裝有用于激發 U 形管振動的電磁裝置，激發U 形管以中心為軸按固有的自振頻率振動，自振方向垂直于 U 形管所在平面；流體流入 U 形管后，在沿管道流動時又隨管道作垂直運動。

而變送器是一種帶微處理器的智能流量儀表，它把傳感器送來的低電平信號轉換處理后，輸出兩路與流量和密度成正比例的 4 ～ 20mA 標準信號。而端子接一級毫安輸出信號，19、20 端子接二級毫安輸出信號，可以分別表示質量流量、體積流量、質量累積量、體積累計量、介質密度、介質溫度等。這就是科氏力質量流量計的結構構成。

科氏力質量流量計的原理：

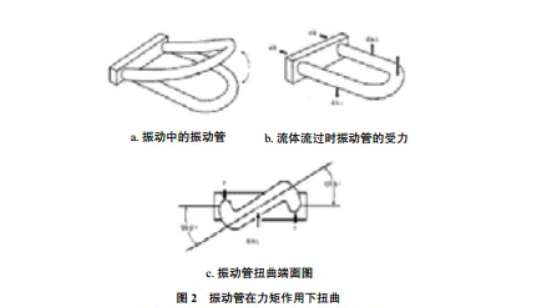

科里奧利質量流量計的測量原理是振動頻率與流體密度的平方根成反比，通過測量振動頻率確定流體密度。所以質量流量計即可實現對流體質量流量的測量，又可實現對流體密度的測量。其測量原理是牛頓第二定律F=Ma。當流體在振動管中流動時，將產生與質量流量成正比的科里奧利力。當沒有流體流過時，振動管不產生扭曲，振動管兩側電磁信號檢測器檢測到的信號是同相位的；當有流體經過時，振動管在力矩作用下產生扭曲，兩檢測器間將存在相位差。變送器測量檢測信號之間的滯后時間，這個時間差乘上流量標定系數就可確定質量流量數值。

科氏力質量流量計的優點：

1、使用壽命長，維護率低。質量流量計的測量主體為一根 U 形管，U 形管兩開口端固定，流體由此流入流出，管道內無障礙物，無可動部件，故障因素少，安裝維護方便。

2、質量流量計直接測得流體的質量流量，其變送器轉換的電流信號無需開方。

3、功能多，質量流量計可同時測得流量、密度、溫度等多個現場變量 , 變送器有兩路可以單獨組態的輸出信號，可用于顯示流量、密度、溫度等測量值，一臺質量流量計可替代多臺測量儀表。

4、精度高，對于液體大都能夠達到 ±0.1±( 零點的穩定性 / 實際流量 )×100%，氣體能達到 ±0.5±( 零點的穩定性 / 實際流量 )×100%的測量精度。

5、質量流量計的阻尼時間可調節。

科氏力質量流量計的缺點：

1、對外界振動干擾較為敏感。

2、零點穩定性差，影響其精確度的提高。

3、不能用于測量密度較低的介質，如低壓氣體。

4、誤差大，液體中含氣量稍高一些就可能使測量誤差顯著增大。

5、外界影響敏感，測量管內壁磨損、腐蝕、沉積結垢會影響測量精確度，尤其是測量飽和蒸氣壓較高的液體時,壓損可能造成液體汽化,發生氣穴,造成誤差增大甚至不能進行測量。

總結：科氏力質量流量計的測量技術先進，性能穩定，安裝維護方便，雖然價格相對較高也有一些缺點，但總體后續幾乎無需維修費用、準確度高、長周期穩定可靠的運行特點將給企業帶來長遠的利益，在各個領域的應用也將更為廣泛，相比之下也是你不錯的選擇。以上就是科氏力質量流量計的詳情介紹，更多產品詳情內容請關注“質量流量控制器”欄目。
