一、概述

雙法蘭液位變送器，實質上是一種特殊取壓的差壓變送器。它是在差壓變送器正、負室取壓口上接上二條紫銅毛細管，末端是兩個用不銹鋼膜片封閉的、固定在安裝法蘭上的膜盒。膜盒與毛細管和差壓變送器正、負壓室，內部采用真空充填方法充硅油，而它們之間則用外套螺母、接管和接頭緊密聯接起來。這樣，在測量液位時，通過感壓膜盒上的不銹鋼波紋膜片感測的壓力，由硅油傳遞至差壓變送器的正、負壓室。此后的位移、轉換等則完全與差壓變送器相同，故不再重復。

二、雙法蘭液位變送器是適用性：
可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：
1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體
注意：高真空場合不宜采用遠傳變送器。
三、計算方法

假設ρ介為介質密度=1.3，ρ0為硅油密度=0.93，H0為介質量程0-5m,H1=1m，H2=6m，

1.求變送器的 量程。

2.雙法蘭液位變送器實際液位為50%，就地液位65%

求雙法蘭液位計的量程應該修改為多少

如圖所示：

已知ρ0=0.93 ρ介= 1.3

1、先由ρ硅算得變送零點：

ρgh1= 0.93x9.8x1=9.114

ρgh 2 = 0.93 x 9.8 x 6 = 54.684

ρgh1-ρgh 2 =  -45.57

再算量程,由 ρ介算出 ρgh 0= 1.3x9.8x5 =63.7

則量程上限為  - 45.57+63.7=18 量程范圍 - 45.57~18

2、 雙法蘭液位變送器 50% 就地為65%

① 先算雙法蘭海位計當前差壓 63.7x50%=31.85 -45.5]+31.85=-13.72

② 差壓值固定不變，往下重新算零點  6 3.7 x 65%;=41.405

③ 則新零點為 -13.72 - 41.405= -55.125

④ 新量程范圍：-55.125-8.575

或者:

1、量程ΔР=ρgh 0= 1.3x9.8x5 =63.7 kpa

遷移量=ρgh 0= 0.93x9.8x5 =- 45.57kpa

則量程范圍   - 45.57kpa~18.13kpa

2、6 3.7 x（ 65%-50%）= 9.555kpa

量程應修改為（- 45.57- 9.555）~（18.13-9.555）=-55.125-8.575

四、雙法蘭液位變送器的遠傳裝置形式
1、1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）
3、1191RFW型法蘭安裝式遠傳裝置
4、1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）

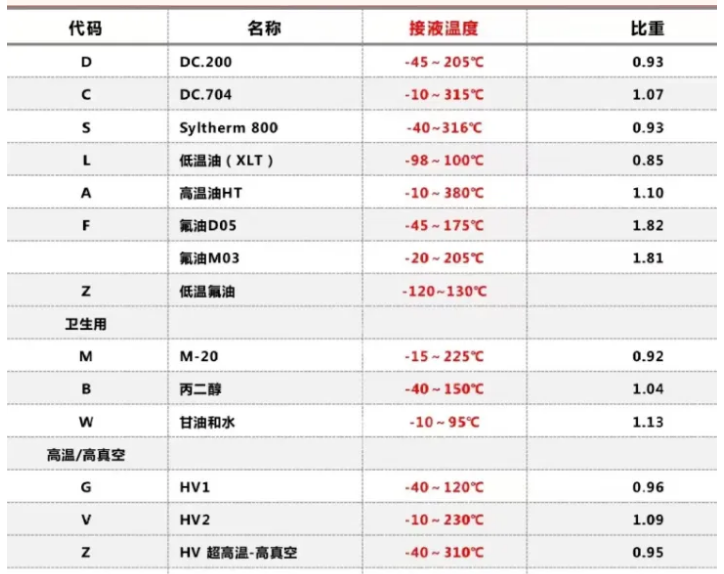

五、雙法蘭液位變送器的硅油密度：

綜上所述：液位計出現偏差時，應該重視變送器的填充液密度，作為偏差計算容易忽視的。以上就是雙法蘭液位變送器的詳情介紹，更多產品內容請關注“壓力變送器”欄目。
