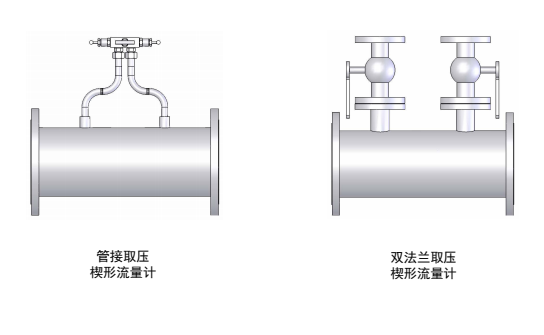

CRX系列楔形流量計主要由楔形傳感器、智能流量積算儀、差壓變送器及一些配套的管道閥門組件組成。

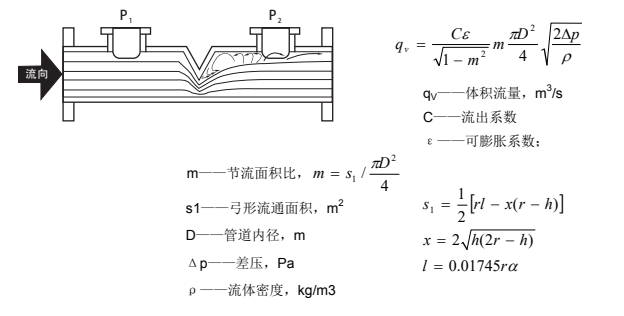

楔形流量計同其它差壓流量?jī)x表一樣，其理論基于封閉管道中能量相互轉化的伯努利定理和流體流動連續性定律：差壓與流量是一個開方關系，通過測量差壓，就可以測量出管道流體流量的大小。

四、主要優勢

1、產生加穩定的差壓信號對小流量的測量楔形流量計讓流體逐漸收縮，其流動平緩地發生改變，這樣減弱了流場中壓力的幅值，產生的差壓信號加穩定，能分辨的差壓信號小，有利于小流量的測量。

2、抗臟污、自清潔能力、無滯流區楔形流量計其節流件采用的是一個有夾角的檢測件；兩側是光滑的圓面，V 形楔形件的頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體及含有水分或雜質的氣體順利通過，同時，流體接近 V 形楔形件，流體流速加快，流體直接沖刷 V 形楔形件和管道內壁而不會在節流件上游側產生滯流、粘附、沉淀。

3、能夠測量雙向流量楔形流量計的檢測件采用對稱的 V 形結構，利用兩臺變送器，可以實現用一臺流量計測量正向和反向的流量。

4、穩定性好、長期運行精度高由于楔形流量計采用 V 形楔形件的設計，V 形楔形件會疏導流體離開節流件尾部邊緣，減少它被磨損的可能性，節流件尺寸長期不變，又無可動部件與易損部件，可以達成儀表長期測量的精度穩定性。

5、壓力損失為孔板差壓的 10%-20%楔形流量計的 V 形楔形件，使流體逐漸收縮，不會使流體的流動象孔板一樣發生驟然變化，因而由摩擦和產生的旋渦帶來的壓力損失相對孔板小。

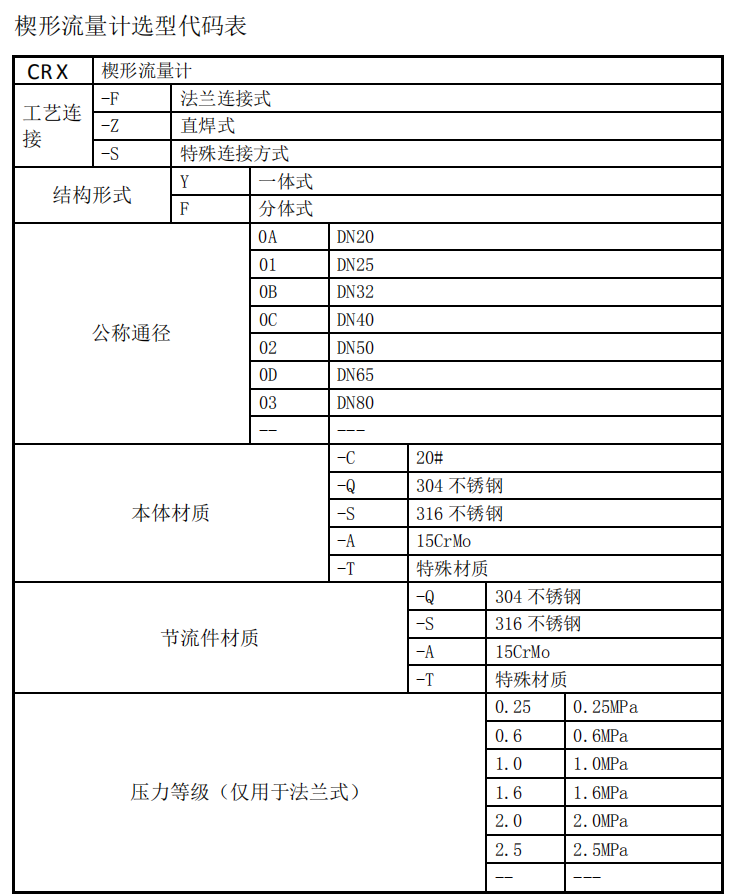

五、選型表
