插入式流量計如何安裝？
更新時間：2025-2-20 15:40:21

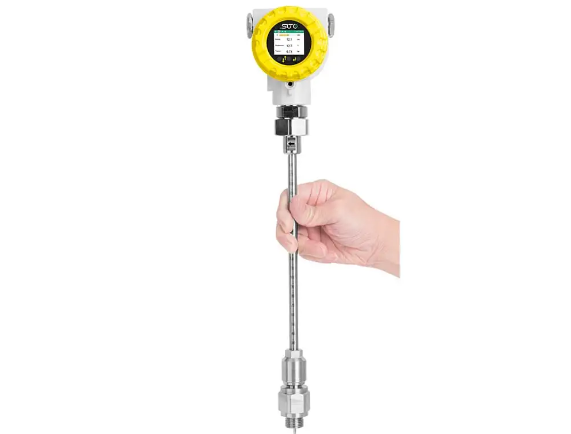

插入式流量計是一種廣泛應用于工業管道流體測量的儀器，其通過將傳感器探桿插入管道內部獲取流體參數（如流速、流量等）。相較于傳統滿管式流量計，其安裝簡便、維護成本低，尤其適合大管徑管道或無法停機的工況。然而，安裝不當可能導致測量誤差甚至設備損壞。本文將詳細介紹插入式流量計的安裝流程及注意事項。
一、安裝前準備
工具與材料準備
安裝前需備齊工具：電鉆（帶開孔器）、扳手、密封膠、法蘭適配器（或球閥組件）、水平儀等。根據管道材質（碳鋼、不銹鋼、PVC等）選擇合適的開孔器，并確認探桿長度與管道直徑匹配。
環境檢查
管道條件：確保管道內無雜質、銹蝕或結垢，避免損傷傳感器探桿。
安裝位置：優先選擇水平或垂直管道段，避開彎頭、閥門或泵等易產生湍流的位置，上游直管段長度≥10D（D為管道直徑），下游≥5D。
介質兼容性：確認流量計材質（如探桿的316L不銹鋼）與流體性質（溫度、壓力、腐蝕性）兼容。
二、安裝步驟詳解
定位與開孔
使用定位模板或測量工具確定開孔位置，標記中心點。在管道上鉆孔，孔徑需與安裝底座（法蘭或球閥）匹配。注意：開孔時需控制進給速度，避免管道變形或產生金屬碎屑。
安裝底座組件
法蘭式安裝：將法蘭底座焊接或螺栓固定在管道開孔處，確保密封墊片完好，避免泄漏。
球閥式安裝（適用于帶壓操作）：先安裝球閥，再通過閥門插入探桿，實現不停機安裝。安裝后需關閉閥門并進行密封測試。
插入傳感器探桿

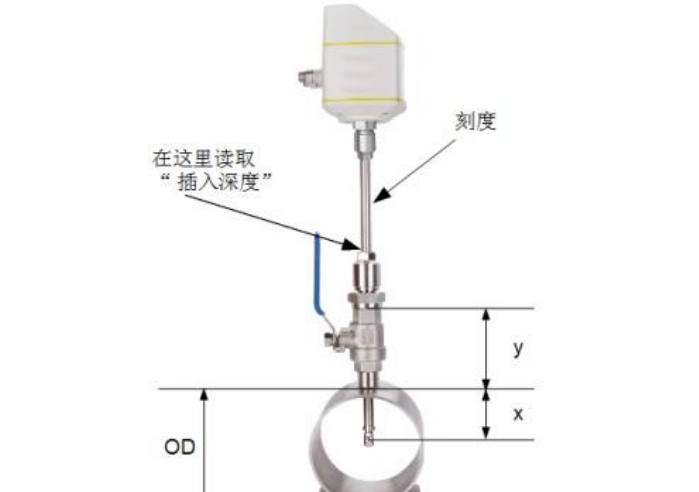

將探桿沿管道徑向垂直插入，確保其尖端位于管道中心線（對流速分布均勻性要求高的場景需校準插入深度）。使用鎖緊螺母固定探桿，注意扭矩不宜過大以免損壞螺紋。
接線與密封
按照說明書連接信號線（如4-20mA輸出、脈沖信號等），需做好屏蔽處理，避免電磁干擾。檢查電纜入口處的防水接頭，確保IP防護等級達標。
三、調試與驗證
參數設置
通過流量計配套的顯示儀表或上位機軟件設置管道內徑、流體密度、輸出單位等參數。
零點校準
在流體靜止?fàn)顟B(tài)下進行零點校準，消除系統誤差。
流量驗證
對比標準流量裝置（如超聲波流量計）的測量數據，調整系數直至誤差≤±1%。
四、注意事項
安全操作
高溫、高壓管道需泄壓降溫后再施工，操作人員需佩戴防護裝備。帶壓開孔時需使用專用設備，并由專業人員操作。
常見問題規避
信號不穩定：檢查接地是否良好，排除管道振動干擾。
測量偏差大：確認探桿插入深度是否準確，或管道內存在氣泡/雜質。
泄漏風險：定期檢查密封件老化情況，及時更換。
五、結語
插入式流量計的安裝質量直接影響其測量精度與使用壽命。遵循標準化流程、注重細節處理（如密封性、探桿定位），并結合實際工況調整參數，可最大限度發揮其性能優勢。對于復雜工況（如多相流、高粘度流體），建議咨詢廠家技術支持，確保安裝方案的科學性。以上就是插入式流量計的安裝操作步驟及注意事項。
