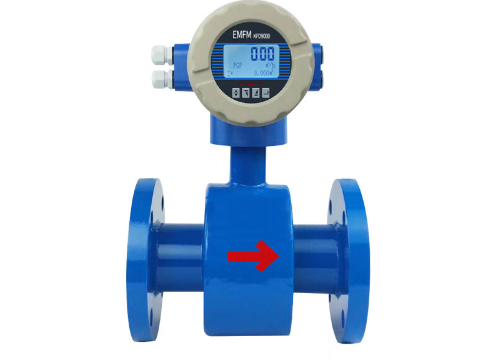

管道式電磁流量計安裝規范
更新時間：2025-2-26 15:15:05
電磁流量計作為一種高精度、高穩定性的流量測量?jī)x表，廣泛應用于化工、環保、冶金等領域。其測量原理基于法拉第電磁感應定律，通過檢測導電流體在磁場中產生的感應電動勢來計算流速。為確保測量結果的準確性和設備使用壽命，規范的安裝流程至關重要。本文將從安裝環境、管道要求、電氣連接等方面系統闡述管道式電磁流量計的安裝規范。
一、安裝環境要求
1. 振動控制：安裝位置應避開強振動源，若無法避免需加裝減震裝置。長期振動易導致傳感器線圈移位或磁路系統損壞，影響測量精度。
2. 溫度范圍：環境溫度需符合設備標稱范圍（通常-25℃~60℃）。露天安裝時需配備遮陽棚，高溫環境建議選用分體式結構。
3. 電磁防護：遠離變頻器、大功率電機等強干擾源，最小間距應≥3m。控制柜內安裝時需設置獨立接地排。
二、管道安裝規范
1. 流向與水平度：確保傳感器箭頭方向與介質流向一致，水平安裝時電極軸線需保持水平±10°范圍內。垂直安裝時介質應自下而上流動。
2. 直管段要求：前直管段≥5D（D為管徑），后直管段≥2D。若上游有泵、閥門等擾流件，前直管段需延長至10D。
3. 滿管保障：安裝位置應避免管道高點（易集氣）或低點（易積渣）。推薦采用U型管段設計，確保滿管狀態。
三、電氣連接要點
1. 接地系統：必須設置獨立接地極，接地電阻≤4Ω。禁止與電機、變頻器共用接地，傳感器與轉換器應實現等電位連接。
2. 電纜敷設：信號電纜需采用屏蔽雙絞線（如RVVP 2×1.0mm2），與動力電纜間距≥0.3m。穿金屬管保護時需保證電氣連續性。
3. 接線規范：端子壓接需使用專用工具，線頭鍍錫處理。屏蔽層單端接地，通常在轉換器端連接接地端子。
四、特殊工況處理
1. 漿液測量：建議垂直安裝并降低流速至1m/s以下，電極位置避開沉淀區域。可加裝電極清洗裝置防止結垢。
2. 腐蝕性介質：選擇聚四氟乙烯襯里時，需嚴格控制安裝扭矩（通常≤120N·m），避免襯里變形。
3. 高壓工況：安裝前進行1.5倍公稱壓力的水壓試驗，保壓時間≥10分鐘，檢查法蘭密封面無滲漏。
五、調試驗證流程
安裝完成后需執行：
1. 零點校準：排空管道后檢查輸出是否在4mA±0.02mA范圍內
2. 滿量程測試：通過標準表比對法驗證精度，誤差應≤±0.5%
3. 階躍響應試驗：突啟/停泵觀察響應時間，正常值應＜1s
規范的安裝可使電磁流量計測量誤差控制在0.3%以內，使用壽命延長至8-10年。實際施工中應嚴格參照GB/T18659-2018《電磁流量計安裝使用規范》，并結合具體工況進行優化調整。定期維護時重點檢查電極阻抗（正常值50-100kΩ）和襯里厚度變化，確保設備持續穩定運行。以上就是管道式電磁流量計安裝規范要求步驟。
